冷彎機彎管是在冷態下，管內不填任何填料，用芯棒或不用芯棒對管材進行的彎曲。

　　有芯彎管

　　1、管芯的結構及特點

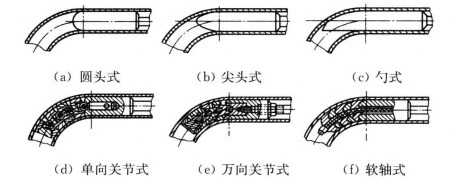

　　有芯彎管是在彎管機上利用芯軸沿模具回彎管子。芯軸的作用是防止管子彎曲時斷面變形。芯軸的形式有圓頭式、尖頭式、勺式、單向關節式、萬向關節式和軟軸式等，各種管芯的結構圖如圖：

　　2、有芯彎管的工作原理

　　有芯彎管的工作原理如圖所示，具有半圓形凹槽的彎管模1，由電動機經過減速裝置帶動旋轉，管子4置于彎管模盤上用夾塊2壓緊，壓緊導輪3用來壓緊管子的表面，芯軸5利用芯軸桿6插人管子的內孔中，它位于彎管模的中心線位置。

　　當管子被夾塊夾緊，同模子一起轉動時，便緊靠彎管模發生彎曲。管子的彎曲角度，由擋塊控制，當彎管模轉到一定角度時，撞擊擋塊，電動機即停止轉動，管子彎曲成不同的半徑時，應具有一套相應的彎管模。

　　無芯彎管

　　無芯彎管是在彎管機上利用反變形法來控制管子斷面的變形，它使管子在進人彎曲變形區前，預先給以一定量的反向變形而使管子外側向外凸出，用以抵消或減少管子在彎曲時斷面的變形，從而保證彎管的質量。

　　圖3所示為無芯彎管的工作原理，管子5置于彎管模1與反變形滾輪3之間，用夾塊2壓緊于彎管模上。當彎管模由電動機帶動旋轉時，管子發生彎曲。反變形滾輪使管子5壓緊產生反變形，導向輪4的凹槽為半圓形，只起引導管子進入彎管模的作用。
